Comsmart 技术特点

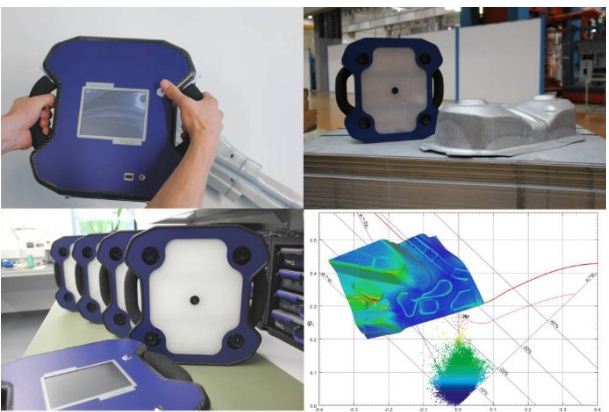

•  手持式设计使得操作十分简单。
• 一次标定后长时间不需要标定，不在测试过程中放至标识块或比例尺，能给出整个测试范围的应变场分布（如果在测试过程中放置标识块，则标识块将遮住某部分区域）。
• 由于采用标准网格图案，结果重现性十分卓越，测试精度有保障。
• 不受样件形变大小的限制，应变值范围上限可达100％以上。
• 网格制作工艺简单，对操作人员无技巧要求。网格尺寸可供用户选择。
• 采用四个摄像头，视野范围更宽广，即使样件表面的弯曲大于90º也能胜任测试。
• 网格图案的采用使得样件表面十分直观，破裂区域很明显。
• Windows操作系统，对操作者计算机水平要求甚低。软件用户界面友好，功能十分强大，操作极其简便，测试耗时短。所有处理过程自动完成，无需人工干预。

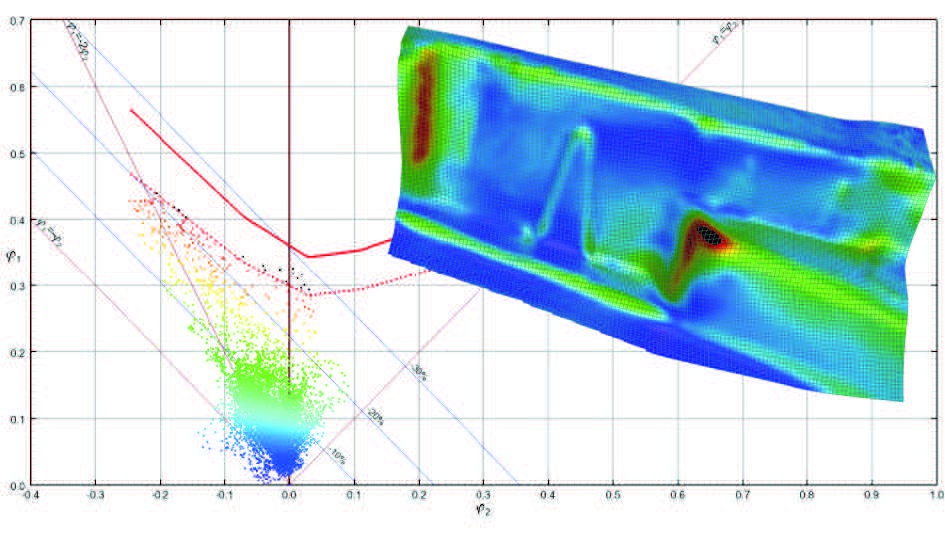

• 自动创建FLD报告
• 图片输出格式多样： *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
• 数据输出格式多样：ASCII, MS-Excel, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna

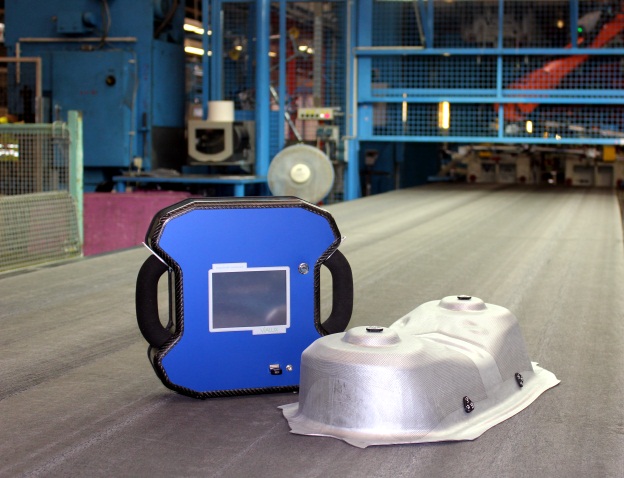

•  便携式设计，仪器箱尺寸符合飞机行李箱尺寸标准。
•  ViALUX提供的技术指标（如测试精度、应变范围、测试体积等）都是实际测量值而非理论值，所有指标都能做实验检验。

      技术规格

• 测试头：4个同步数字CCD摄像头
• 高精度测试镜头（2000万像素）
• 单次测试体积：390*340mm2 （测试体积可定制）
• 计算速度：15000个节点/min
• 标定： 尺寸可调整的标识块，自动标定，大约3min，一次标定后可长时间工作
• 测试时间：3－5min
• 结果： 各节点三维立体坐标图、主要应变、次要应变、等效应变、厚度应变
• 图片输出格式 *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
• 数据输出格式：ASCII, MS-Excel, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna

            软件功能

• 图像采集、控制和测试头标定
• 照相机光线调整设置（曝光时间、亮度和增益）
• 自动3D网格测量
• 自动应变计算
• 拼接功能
• 成形阶梯分析
• 友好的结果后处理界面
• 调用或测量FLC
• 创建测试报告
